概   述

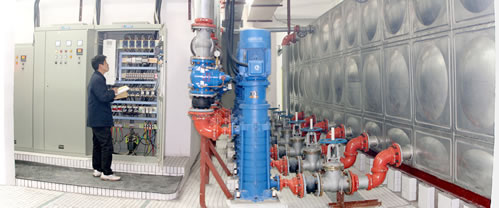

   BTG系列（以下均指3型）微机控制多泵供水装置是把单片机技术、变压技术与电机泵组相结合的新型机电一体供水装置。

   该装置由MCS-50单片机、变频高速器、控制电路及电机泵组构成闭环控制系统，可以满足恒压及变压供水的需求，使供水系统管网中的末端压力（服务压力）保持恒定，使得整个供水系统始终保持高效节能的最佳状态。

  适  用  范  围

     1、各种类型的自来水厂。

      2、生活用水。可供流量6.5-2400㎡/h。

      3、工业用水，特别适合要求恒压的生产用水。

      4、油田输油管道、油库、泵站、油港恒压输油系统。

      5、满足高层建筑、生活小区、军事设施的消防用水。

      6、如果把变频调速器接在厂矿企业的通风机上，是最理想的风量调节装置。

      7、锅炉定压的理想装置（改换ROM芯片、可自动控制锅炉系统的运行）。

  特   点

     1、采用进口变频调带器，按需求设定压力，根据用水量的变化来调节电机泵的转速，使设备变量一变压或恒压供水，达到真正节能的目的。

     2、对多台泵组均能可靠地实现软启动，大大延长设备的使用寿命。

     3、功能齐全。通过面板操作实现用户所需的各种功能。

     4、结构紧凑、无压力罐、占地面积少、投资省、安装快，便于集中管理。

     5、采用微机控制、全自动运行、使用方便、运行可靠、管理简单，其保护功能十分齐全。

     6、根据用水量的变化，完成多台泵组的循环变频，做到先启的泵先停、后启泵后停。

工  作  原  理

      该设备采用微机控制变频调速装置，具有控制水泵恒压和变压供水的功能。通过安在水泵出水管上的远传压力表，把出口压力变成0-5V的模拟信号，经前置放大、多路切换、AD变换成数字信号，送入微机。经微机运算与给定参量进行比较，得出一调节参量，经由DA变换把这一调节参量送给VVVF控制其输出频率变化。用户需水量与水泵电机处于低速状态既保证用户用水又节省电能。

主  要  功  能

    1、实现了微机分时对多路泵进行软启动调速运行和必要时投向工频的要求。

    2、自动完成对水泵软启动运行，停止的全部操作过程，均为无火花操作，消除对其它设备的干扰。

    3、数字设定工作水压，并且数码显示实际工作压力，使实际压力与设定压力一致。

    4、水箱水位由两位数码显示器连续显示水位置，直接读取一目了然。

    5、水池低水位报警停机，水位恢复时自动起机。

    6、水池高水位报警。

    7、LED频率指示、变频器异常指示、电机故障工况显示。

    8、保护功能：欠压保护、过压保护、过载保护、短路保护、冷却散热片过热保护、失速防止、烧损防止、保险丝熔断。

    9、压力表故障报警。

   10、 根据用户需要可改变工作方式：

        A、两台泵定时切换，时间间隔分别为10分/次、12小时、24小时/次、36小时/次、72小时/次等。

        B、夜间小流量定时停机。

        C、锅炉补水系统控制。

        D、2台或3台泵循环变频。
